KANAŁ SZCZELINOWY – profil IV

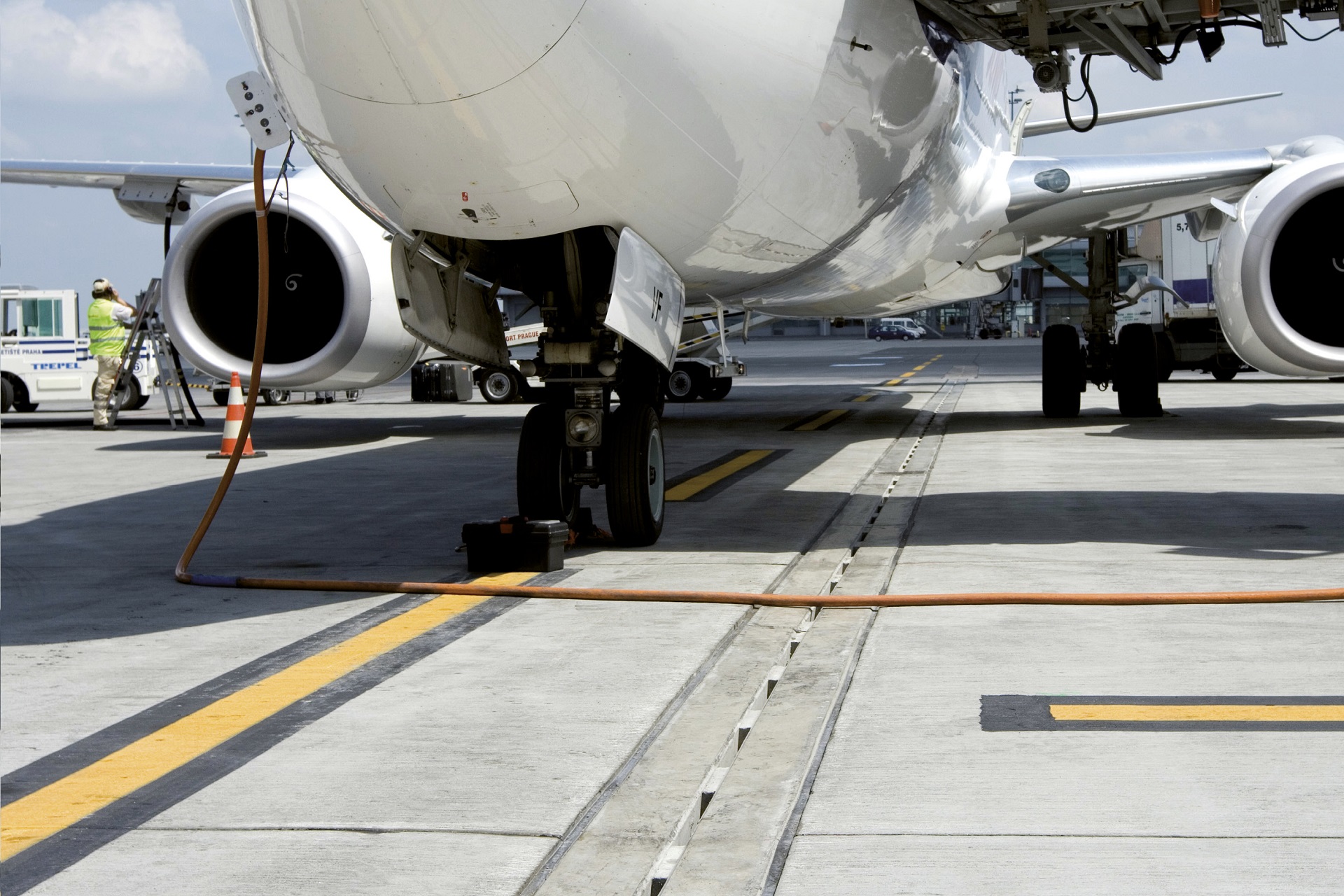

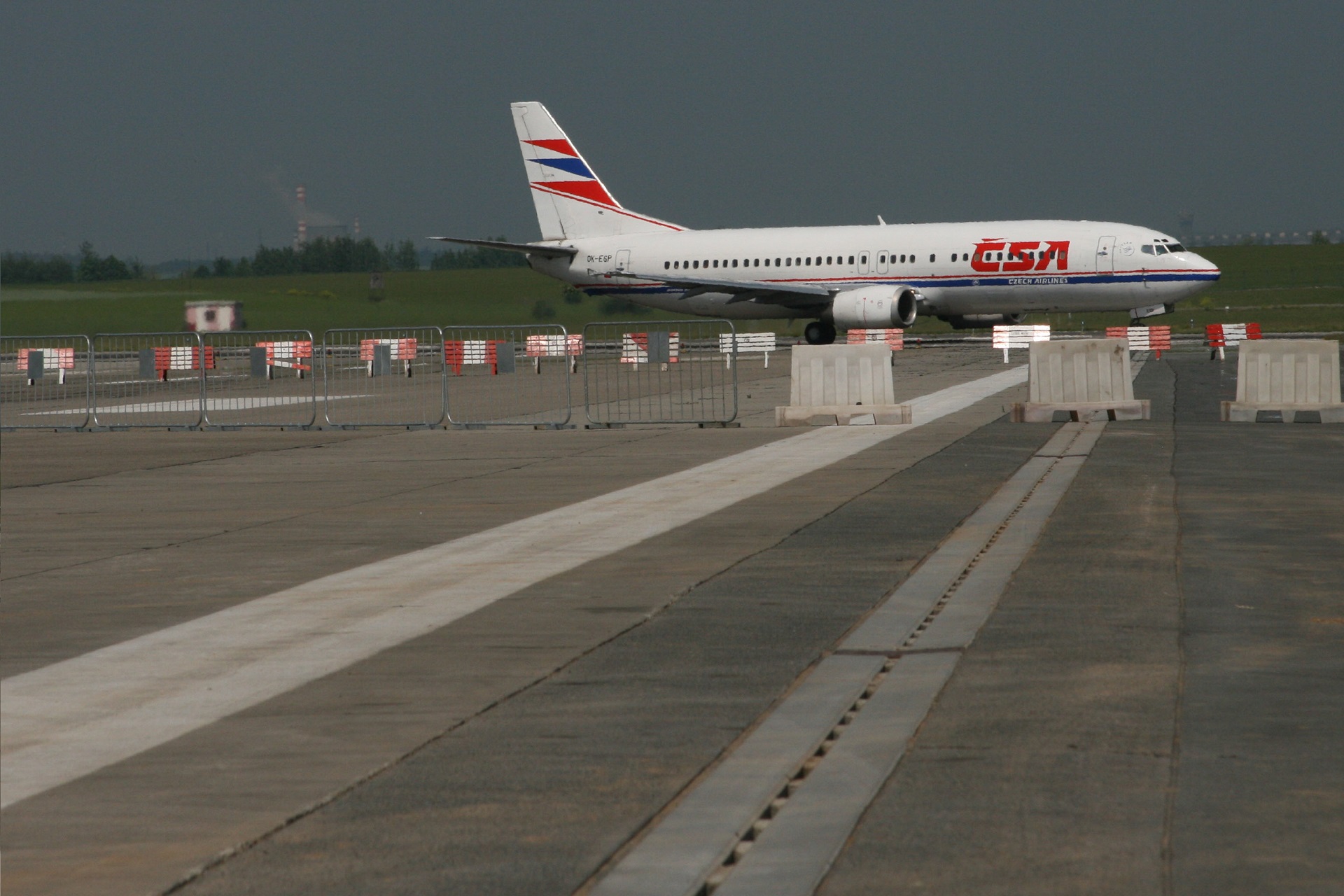

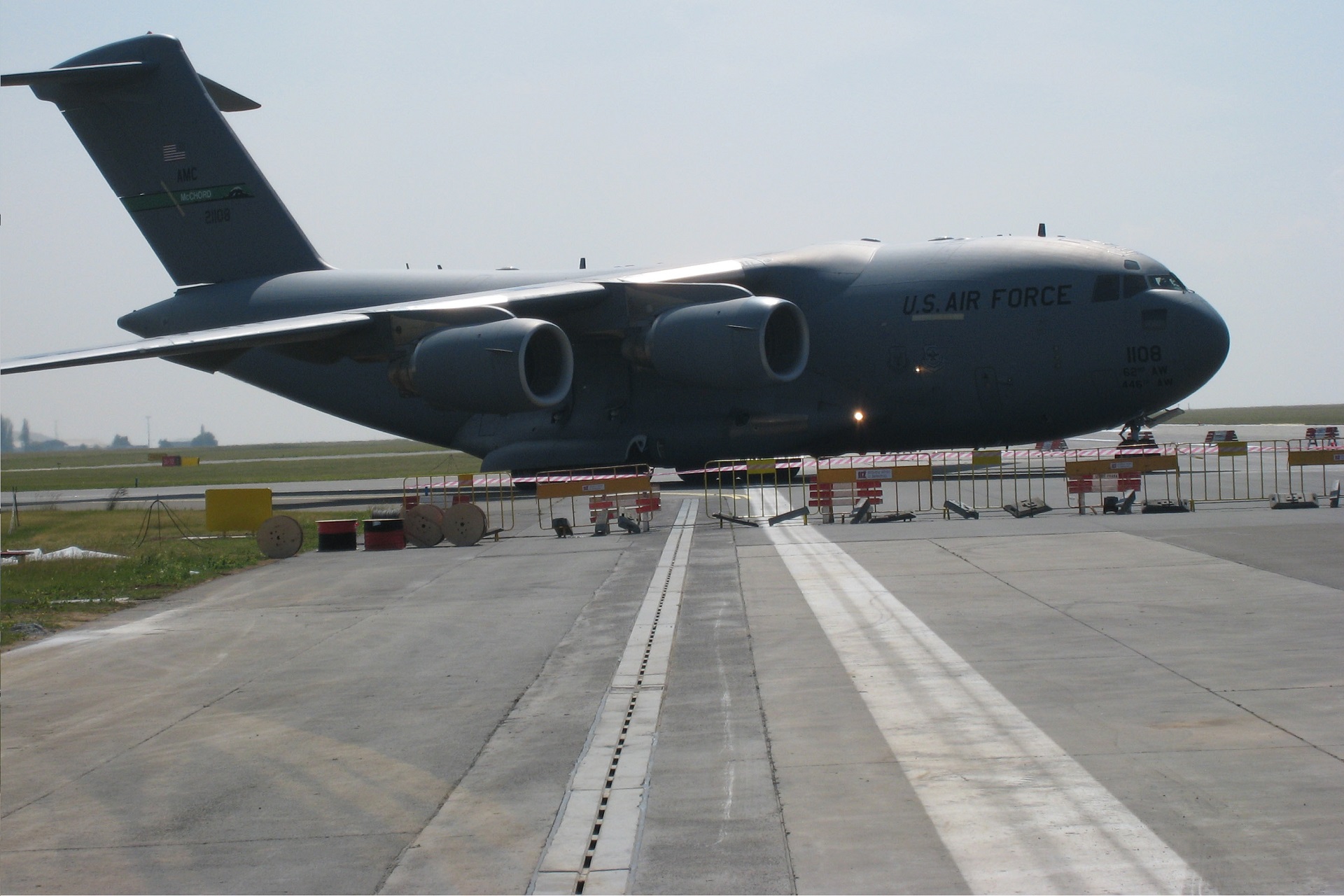

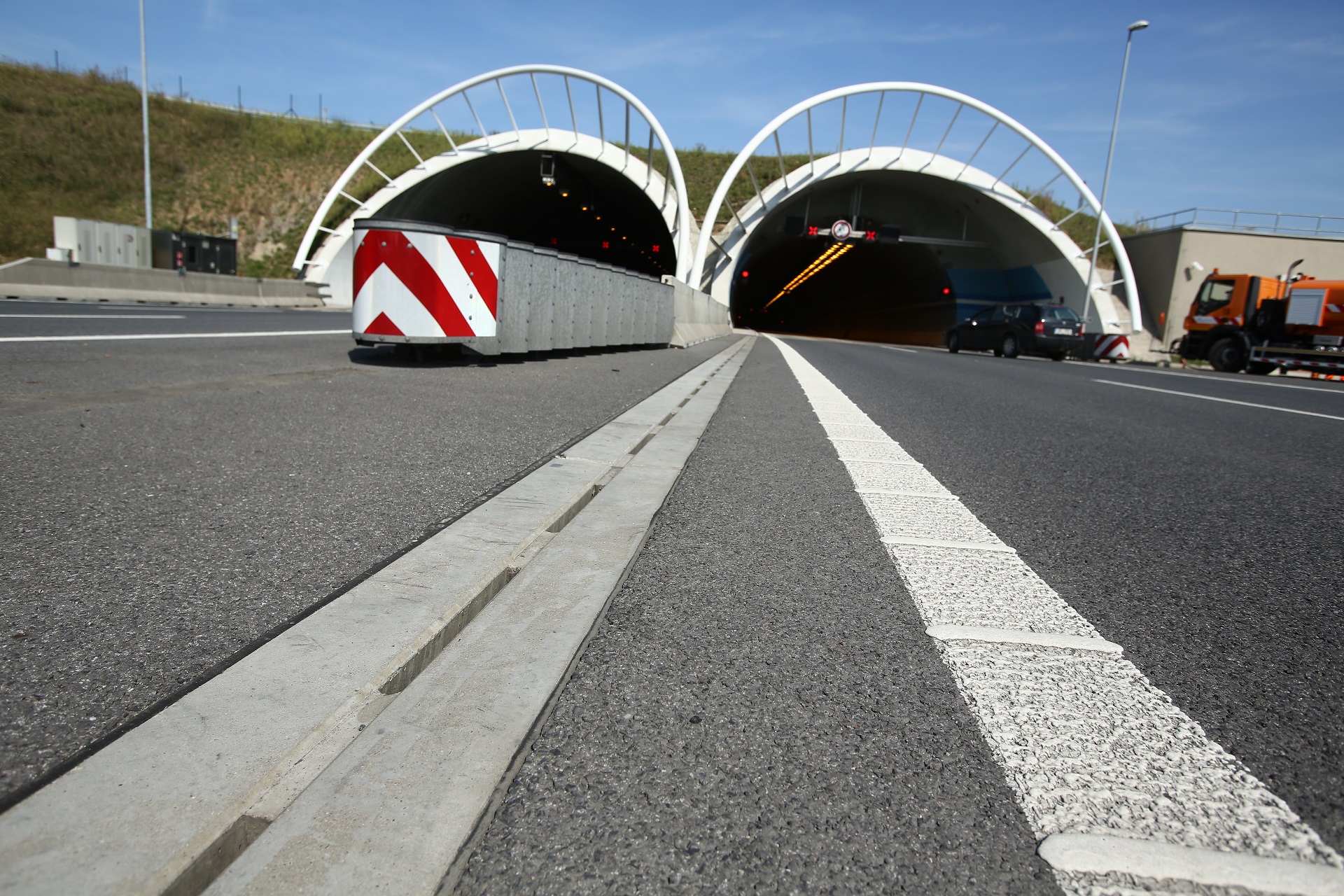

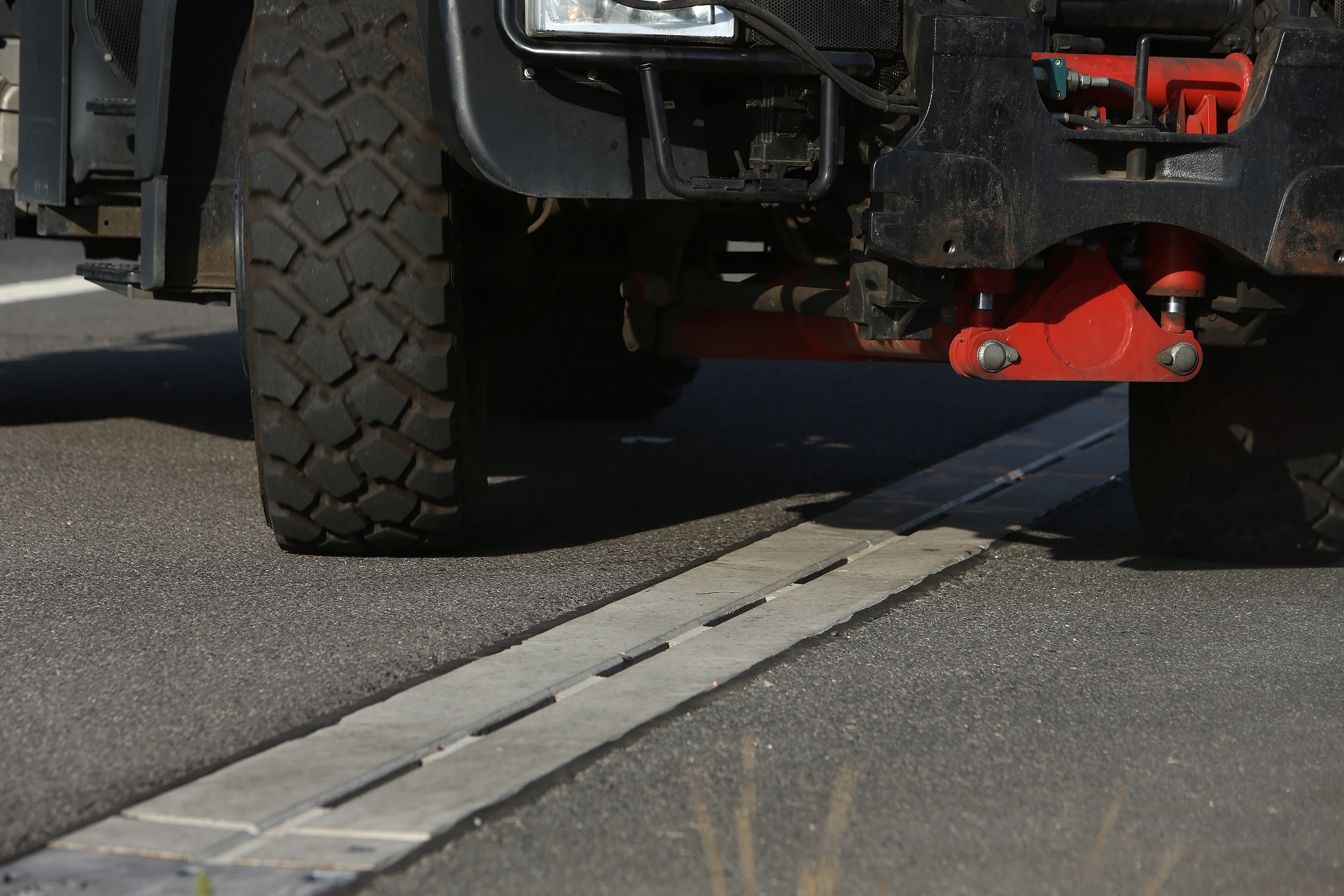

Kanały szczelinowe są przeznaczone do odprowadzania wody deszczowej i substancji ropopochodnych (wycieków) z powierzchni utwardzonych, tzn. odwadniania najbardziej wymagających obiektów infrastruktury drogowej, autostrad, dróg krajowych, tuneli, lotnisk, miejsc postojowych, parkingów, itd. Profil IV ma zgodną przepustowość jak profil II, ale układ profilu poprzecznego jest wyższy i węższy. Element jest przeznaczony do miejsc z występowaniem opadów z warunkiem jak najszybszego odprowadzania wód deszczowych z powierzchni utwardzonych. Najczęściej są stosowane na powierzchniach lotnisk. Elementy bez spadku i ze spadkiem są przeznaczone do klas obciążenia D400, E600 i F900.

CSB – KANAŁ SZCZELINOWY - PROFIL IV	Oznaczenie	Wymiary [mm]			Masa [kg/szt.]
		wys	szer	dł	MU
CSB – kanał szczelinowy ze szczeliną ciągłą	IV-0	700	500-540	4000	2632
CSB – kanał szczelinowy ze szczeliną ciągłą, spadek dna 0,5%	IV-0-G	700	500-540	4000	2651-2993
CSB – kanał szczelinowy ze szczeliną przerywaną	IV-1	700	500-540	4000	2650
CSB – kanał szczelinowy ze szczeliną przerywaną, spadek dna 0,5%	IV-1-G	700	500-540	4000	2669-3011
CSB – skrzynka odpływowa z rusztem żeliwnym (pióro, wpust)	IV-V0	700	500-540	1000	688
CSB – skrzynka odpływowa z rusztem żeliwnym (wpust, wpust)	IV-VU	700	500-540	1000	668
CSB – element rewizyjny z rusztem żeliwnym (pióro, wpust)	IV-C0	700	500-540	1000	713
CSB – element rewizyjny z rusztem żeliwnym (pióro, pióro)	IV-CS	700	500-540	1000	733
CSB – zaślepka pełna pióro	IV-ZU	700	500-540	100	85
CSB – zaślepka pełna wpust	IV-ZZ	700	500-540	150	75

KANAŁ SZCZELINOWY – profil IV

KANAŁ SZCZELINOWY – profil IV

Galeria

Podstawowe dane techniczne

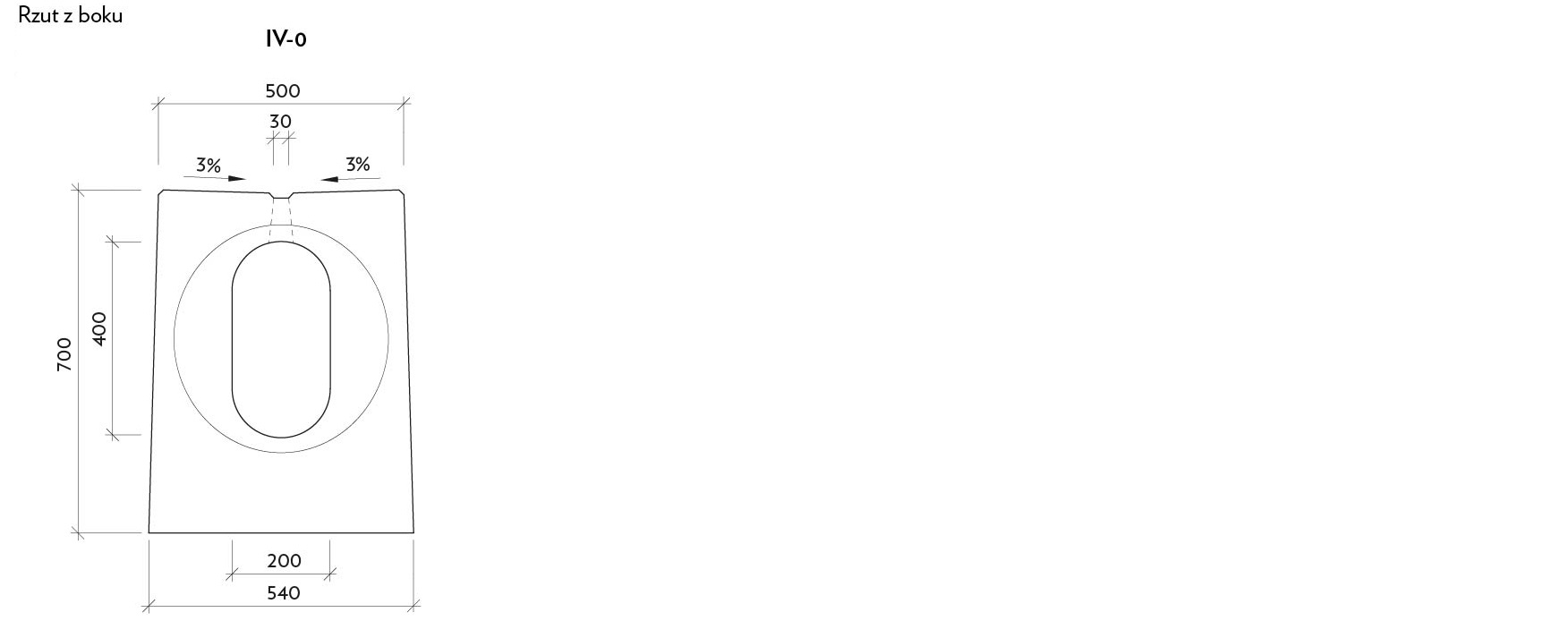

Wymiary nominalne – profil podstawowy
